W6Mo5Cr4V2Co5高速钢
日期：2026-06-24

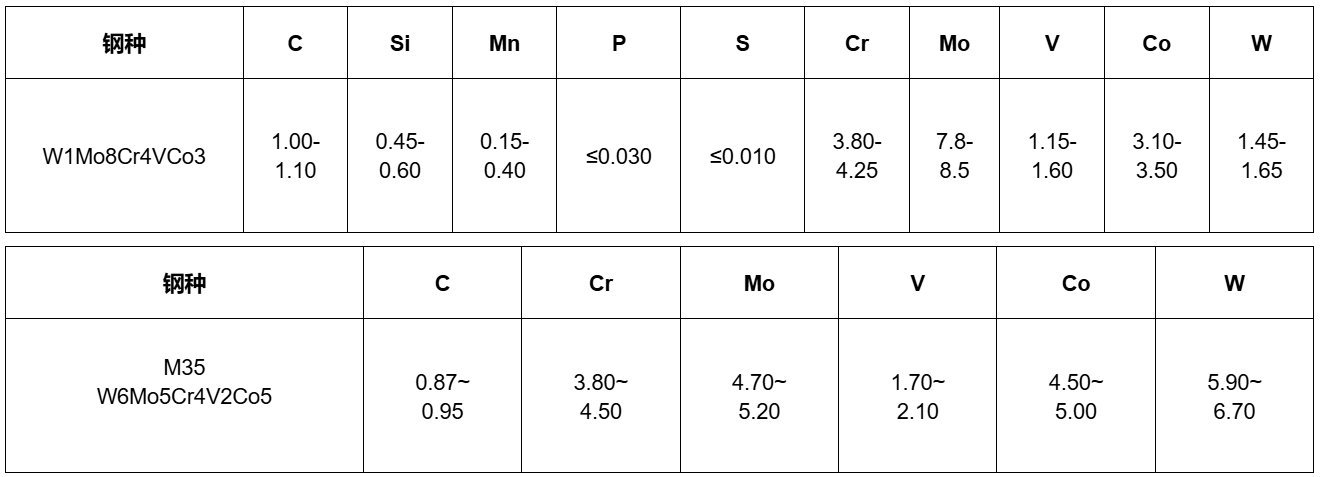

一、 、、W6Mo5Cr4V2Co5高速钢化学成分
W1Mo8Cr4VCo3韧性较好，，，抗崩口、 、、抗冲击能力强 ; 含 3% 钴，，，红硬性、 、、高温耐磨性好

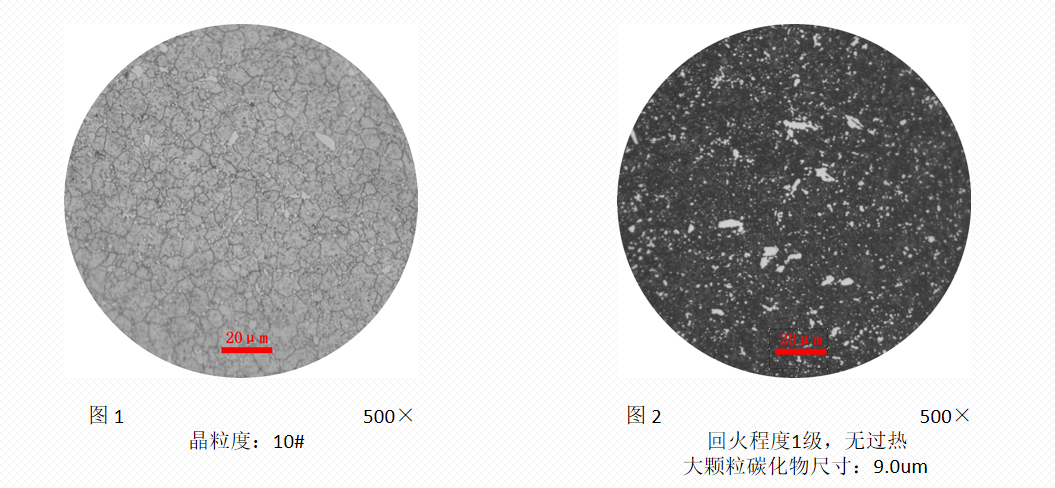

二、 、、金相
W1Mo8Cr4VCo3晶粒度、 、、回火组织：使用1190℃淬火+560℃*2h*3次

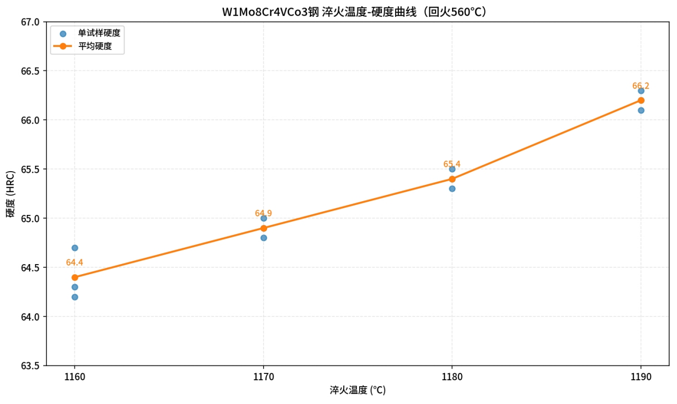

三、 、、淬火温度-硬度曲线
W1Mo8Cr4VCo3热处理使用560℃*2h*3次，，，硬度值及曲线如下所示
| 钢号 | 工艺/℃ | 硬度HRC | 平均值 | ||
|---|---|---|---|---|---|
| W1Mo8Cr4VCo3 | 1160+560 | 64.3 | 64.2 | 64.7 | 64.4 |
| 1170+560 | 64.9 | 65.0 | 64.8 | 64.9 | |
| 1180+560 | 65.4 | 65.3 | 65.5 | 65.4 | |
| 1190+560 | 66.1 | 66.3 | 66.2 | 66.2 | |
四、 、、耐磨性测试
试验方案：使用M35、 、、W1Mo8Cr4VCo3对比，，，摩擦介质为氮化硼，，，耐磨性试验参数进行对比
W1Mo8Cr4VCo3热处理方案使用1170℃与1190℃，，，使用560℃*2h*3次回火
| 钢号 | 介质 | 试验前重量g | 试验后重量g | 磨损率% |
|---|---|---|---|---|
| M35 | 立方BN 氮化硼 | 0.894 | 0.862 | 3.57% |
| W1MO8CR4VCO3 1170℃ | 1.310 | 1.285 | 1.9% | |
| W1MO8CR4VCO3 1190℃ | 1.240 | 1.216 | 1.93% |
